線徑種類：鐵線、鐵絲、不銹鋼絲、鋼線、金屬線材
線經范圍：硬料：Φ5.0～φ 8.0，軟料：Φ5.0～φ12.0
產品特點：適用于生產汽車座椅骨架、遮陽板骨架、汽車門鎖拉桿、工藝品金屬線、廚具餐具支架、倉儲籠、超市手推 車、超市貨架等線材成型產品;當無線、斷線、纏線時有自動停機設計及線架自動加速功能，令生產更輕松有效;日本德國進口配件，生產效率提高20%。
|
型號 |

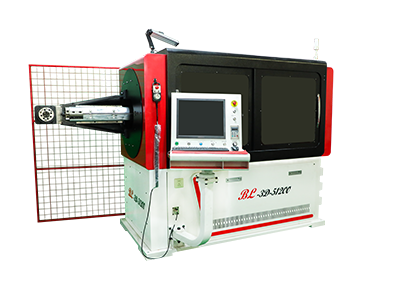

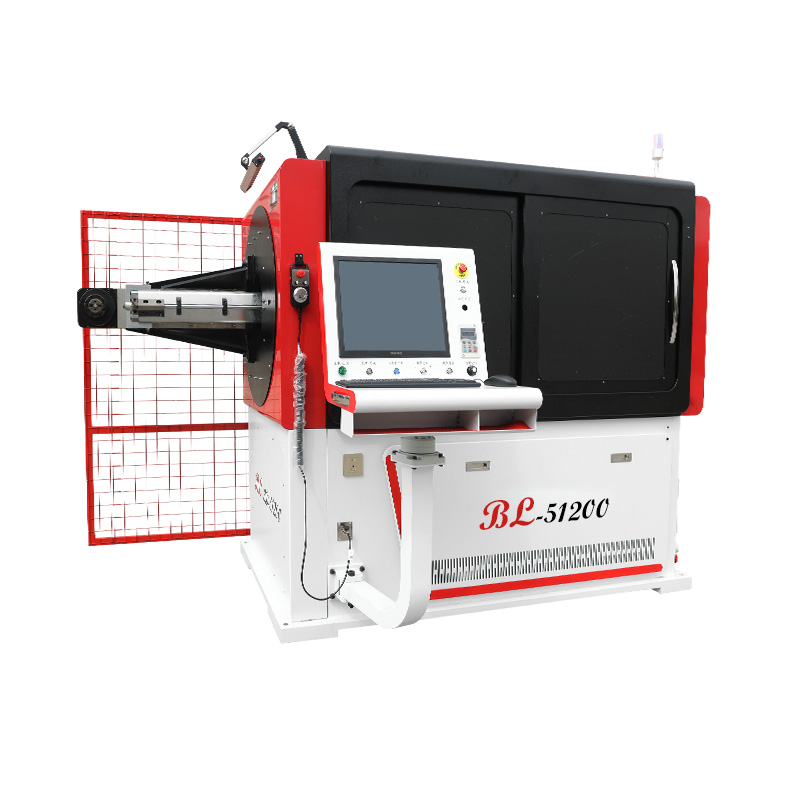

BL-3D-51200 |
||
|
控制軸數 |
5軸 |
||
|
生產線徑（mm） |
硬料：8.0～12.0 軟料：8.0～16.0 |
||
|
加工行程 |
650mm |
||
|
總功率 |
16kw |
||
|
送線電機功率 |
15.0KW |
||
|
送線精度 |
300mm±512mm |
||
|
切刀電機功率 |
1.0KW |
||
|
轉臂電機功率 |
4.5KW |
||
|
最大送線速度 |
90米/分鐘 |
||
|
升降電機功率 |
1.0KW |
||
|
折角電機功率 |
2.0KW |
||
|
主機重量 |
4500KG |
||
|
工作電壓 |
三相380V（±20V） |
||
|
機器尺寸(長寬高) |
3600X2600X2000mm |
||
|
自動送線架 |
|||
|
最大承重 |
2000kg |
||
|
圓盤直徑 |
Φ2000mm |
||
|
電機功率 |
2.2kw |
||
|
重量 |
1600kg |
||
|
尺寸（長寬高） |
2400*2400*1800mm |
||
1、采用電腦控制系統和進口伺服電機。
2、電腦為中文、英文（可選）界面，易操作，定位準確，所有電機可同步或單獨運行。
3、送線箱采用四組同步送線，并自帶精度檢測裝置，保證送線精度及穩定性。
4、根據顯示屏上的工作情況，可以對產品的角度、長度、參數等進行修正。
5、當無線、斷線、纏線時有自動停機設計及線架自動加速功能，令生產更輕松有效。

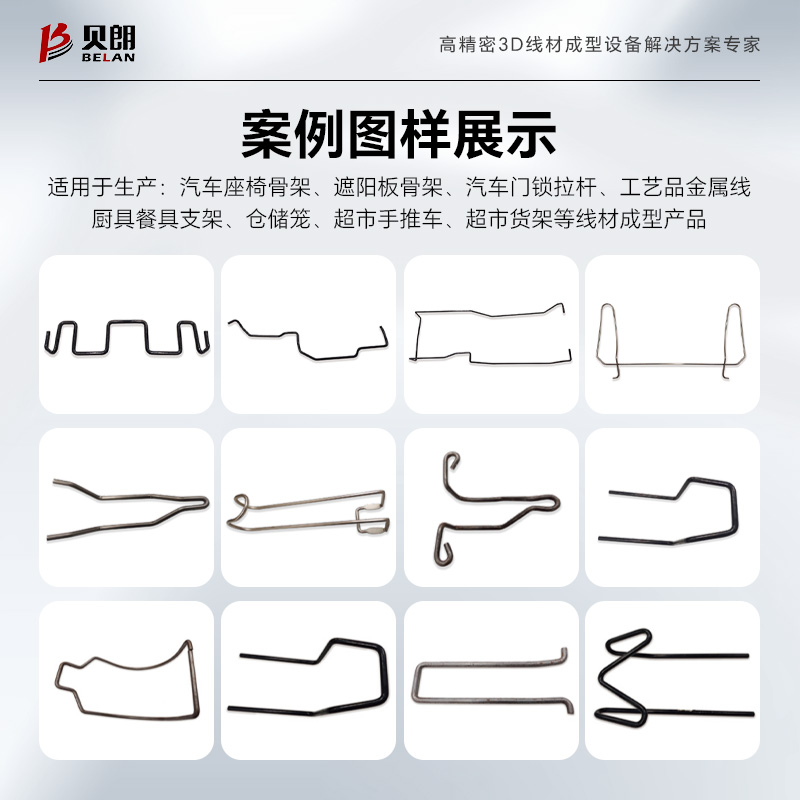

6、適用于生產汽車座椅骨架、遮陽板骨架、汽車門鎖拉桿、工藝品金屬線、廚具餐具支架、倉儲籠、超市手推
車、超市貨架等線材成型產品。
主要部件
品牌
產地
伺服電機
SANYO/安川
日本
直線滑軌
上銀
臺灣
轉臂減速機
臺城/三凱
臺灣/浙江
折角減速機
臺城/三凱
臺灣/浙江
升降減速機
紐卡特
德國
軸承
NSK/IKO
日本
直線滑軌
上銀
臺灣
電腦系統
拓普康
廣東
機座材質
A3鋼料
廣東
變頻器
匯川
深圳
備注：
1.生產線程 5.0-8.0mm為軟料，軟料抗拉強度≤500N
2.生產線程 5.0-8.0mm為硬料，硬料抗拉強度≤1700N
3.線架與主機之間的間隔距離為2000mm
